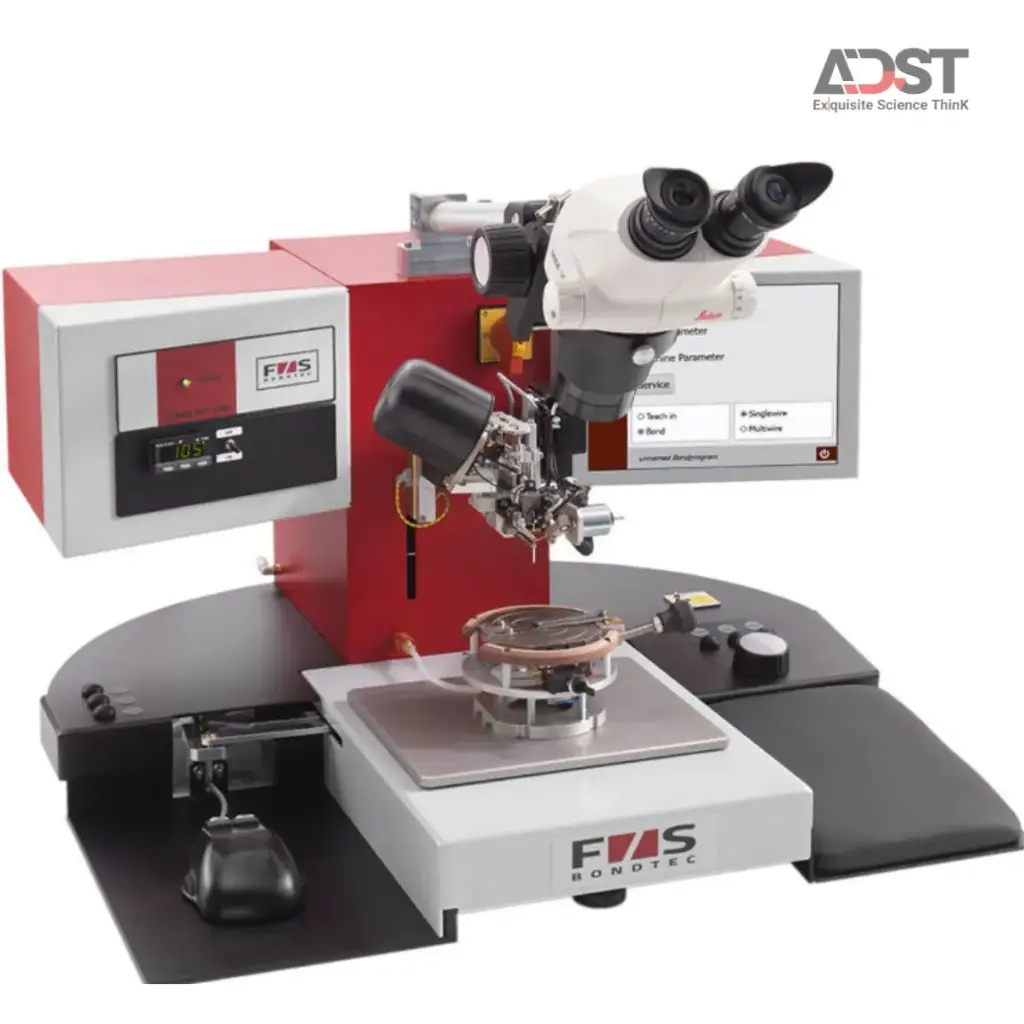

Hàn dây siêu âm thủ công F&S Bondtec 5330

Đặc điểm chính

Cơ giới hóa trục Z bằng động cơ bước tuyến tính: Đảm bảo lực ép và năng lượng siêu âm được lặp lại với độ chính xác cao trong mọi chu kỳ hàn, giúp duy trì chất lượng và cấu trúc mối hàn ổn định trong suốt thời gian sử dụng thiết bị.

Đầu hàn Wedge-Wedge tích hợp chức năng cấp dây và cắt đuôi dây tự động: Tự động đưa dây vào vị trí hàn và cắt phần dây thừa sau mỗi chu kỳ, giúp tối ưu hóa quy trình làm việc, nâng cao năng suất và giảm sự phụ thuộc vào thao tác thủ công của người vận hành.

Khả năng xử lý đa dạng các loại dây và băng dẫn: Hỗ trợ hàn dây nhôm và dây vàng có đường kính từ 17,5–75 µm, đồng thời có thể hàn băng dẫn (ribbon) với chiều rộng lên đến 250 µm, đáp ứng nhiều yêu cầu ứng dụng trong vi điện tử và đóng gói linh kiện.

Trục Y tuyến tính có thể lập trình: Tích hợp hành trình chuyển động lập trình được lên đến 20 mm, cho phép định vị chính xác vị trí hàn, hỗ trợ tạo hình vòng dây và thực hiện các cấu trúc liên kết phức tạp với độ lặp lại cao.

Lưu trữ thông số điều khiển trên ổ cứng nội bộ: Cho phép lưu và truy xuất nhanh các cấu hình hàn bao gồm lực ép, thời gian hàn, công suất siêu âm và các kiểu dáng vòng dây, giúp rút ngắn thời gian thiết lập và đảm bảo tính nhất quán giữa các lần vận hành.

Bộ điều khiển gia nhiệt bàn mẫu tích hợp từ 0–250 °C: Cho phép điều chỉnh và duy trì nhiệt độ bàn gá trực tiếp trên máy nhằm tối ưu hóa điều kiện hàn, cải thiện độ bám dính và độ tin cậy của mối liên kết.

Chế độ lập trình hướng dẫn từng bước trực quan: Hỗ trợ người dùng xây dựng chương trình hàn theo từng bước thông qua màn hình màu và núm xoay điều khiển đa chức năng, giúp đơn giản hóa thao tác vận hành và giảm đáng kể thời gian đào tạo kỹ thuật viên.

Mô tả chi tiết

Công nghệ và nguyên lý hoạt động

F&S Bondtec 5330 là máy hàn dây Wedge-Wedge được thiết kế cho các ứng dụng hàn dây nhôm, dây vàng và ruy băng (ribbon). Thiết bị hỗ trợ dây có đường kính từ 17,5 đến 75 µm và ribbon có chiều rộng lên đến 250 µm nhờ cơ cấu kẹp dây chuyên dụng tại đầu hàn.

Khác với các dòng máy hàn thủ công truyền thống sử dụng cơ cấu cơ khí hoàn toàn, 5330 được trang bị trục Z truyền động bằng động cơ bước tuyến tính. Cơ cấu này điều khiển chính xác chuyển động đi xuống của đầu hàn, giúp các thông số lực ép và năng lượng siêu âm được lặp lại ổn định trong từng chu kỳ làm việc. Hệ thống siêu âm sử dụng tần số tiêu chuẩn 100 kHz, đồng thời hỗ trợ tùy chọn 67 kHz hoặc 140 kHz để phù hợp với các vật liệu và yêu cầu liên kết khác nhau.

Bên cạnh đó, đầu hàn tích hợp chức năng cấp dây và cắt đuôi dây tự động (Automatic Feed & Tail Function), cho phép thực hiện các chu trình hàn liên tiếp mà không cần thao tác thủ công sau mỗi mối hàn.

Bài toán vận hành và cách giải quyết

Trong các ứng dụng nghiên cứu, chế tạo mẫu thử hoặc sản xuất quy mô nhỏ, một trong những thách thức phổ biến là sự không đồng nhất của mối hàn do phụ thuộc vào thao tác của người vận hành. Các hệ thống hàn cơ học truyền thống thường tạo ra sự sai khác về lực ép, chiều cao vòng dây hoặc vị trí tiếp xúc giữa các chu kỳ làm việc.

F&S Bondtec 5330 giải quyết vấn đề này bằng việc cơ giới hóa hoàn toàn chuyển động theo phương Z. Nhờ đó, các thông số công nghệ được tái tạo với độ lặp lại cao, giúp giảm sai lệch giữa các mối hàn và nâng cao tính nhất quán của sản phẩm.

Việc thiết lập chương trình cũng được đơn giản hóa thông qua màn hình màu kết hợp núm xoay điều khiển. Chức năng hướng dẫn lập trình từng bước hỗ trợ người dùng xây dựng chương trình hàn trực tiếp trên máy và lưu trữ toàn bộ thông số vào ổ cứng nội bộ để tái sử dụng cho các lô sản xuất sau.

Khả năng tích hợp và mở rộng

Hệ thống chuyển động của máy bao gồm trục Z có hành trình 60 mm, trục Y tuyến tính lập trình được với hành trình 20 mm và bộ tay thao tác cơ khí X/Y có vùng làm việc 18 × 18 mm theo tỷ lệ hình học 1:7. Cấu hình này cho phép người vận hành tạo nhiều dạng vòng dây khác nhau và xử lý các cấu trúc liên kết phức tạp.

Thiết bị cũng tích hợp sẵn bộ điều khiển gia nhiệt với dải nhiệt độ từ 0 đến 250 °C, hỗ trợ kiểm soát nhiệt độ bàn gá trực tiếp trên máy. Nhờ khả năng xử lý nhiều loại vật liệu dây và ribbon, cùng hệ thống lưu trữ chương trình nội bộ, F&S Bondtec 5330 phù hợp cho các ứng dụng trong phòng thí nghiệm, nghiên cứu phát triển (R&D), chế tạo mẫu thử, sản xuất tiền hàng loạt và sửa chữa vi điện tử.
